耀禹水利机械厂(南海区分公司)主营:【底轴液压闸门】，可按照客户需求定做各种规格【底轴液压闸门】,所售产品均执行国标，公司始终坚持“公正、客观、科学、诚信”的经营原则，重合同、守信誉、保质保量、按期交货”。多年来公司凭借良好的信誉、低廉的价格享誉全国30多个省、市、自治区，产品出口欧洲、南美等十多个地方,深得用户信赖！欢迎您的来电、咨询，我们将竭诚为您服务！
注意事项： 铸铁闸门必须整体安装，闸框与闸门不能折开，闸门的出水口必须与预留的出水口一致，并采用以上介绍的安装方式固定后。再把闸框与闸门的固定螺丝拆开，小编再次强调，必须安装完毕后再把闸门和闸框的固定螺丝及小压条拆开。如果没有安装好就拆，后果自行负责。 建议客户谨慎安装，如有不会可以咨询本厂工程师。@

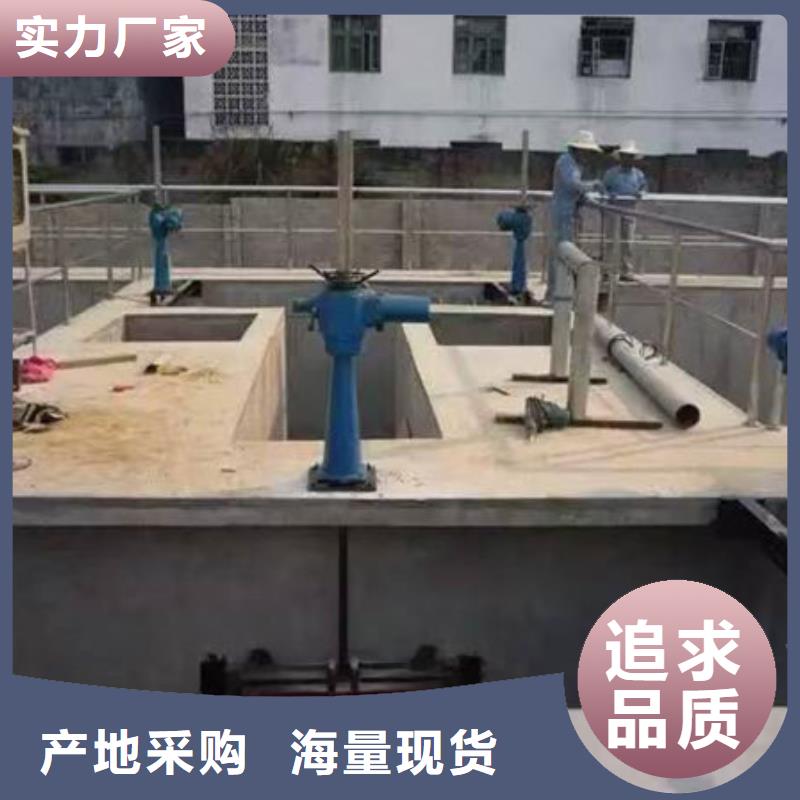

一、总体结构及安装方式 1、 本公司的铸铁镶铜闸门结构及安装方式齐全，按结构可分为： 单向升杆式方、圆闸门(型号：SFZ、SYZ)； 单向暗杆式方、圆闸门(型号：AFZ、AYZ)； 双向升杆式方、圆闸门(型号：SSFZ、SSYZ)； 启闭机按结构分为：手轮式（型号：QSL）、手摇式（型号：QSY）、手电两 用式（型号：QDA）及双吊点式（型号：QDS、QSS） a) 靠壁式：适用于圆闸门φ200-φ1200，方闸门300-1000等单向闸门的安 装，土建预留孔比闸门口径大100mm。 b) 附壁式：适用于所有规格的单向及双向闸门的安装，土建预留与闸门口 径相同。
靠壁式 附壁式
法兰式 下开式 c) 法兰式：适用于所有规格的单向及双向圆闸门的安装，穿墙管的法兰密 封面尺寸应与闸门的法兰密封面尺寸一致，穿墙管应伸出墙面150-200mm以确保安装，当穿墙管为钢管时，需与闸门法兰配制一只钢法兰，安装时两法兰装配后再与穿墙管焊接，法兰标准为：JB/T81-94，PN0.25MPa。 d) 平底式：适用于泥沙量较大，特别有块状物容易在闸门前造成堵塞的场合。 e) 下开式：适用于上开时无空间的场合，只适用于单向闸门安装。 f) 自撑式：适用于渠道安装，上部无法设置启闭机平台的场合。

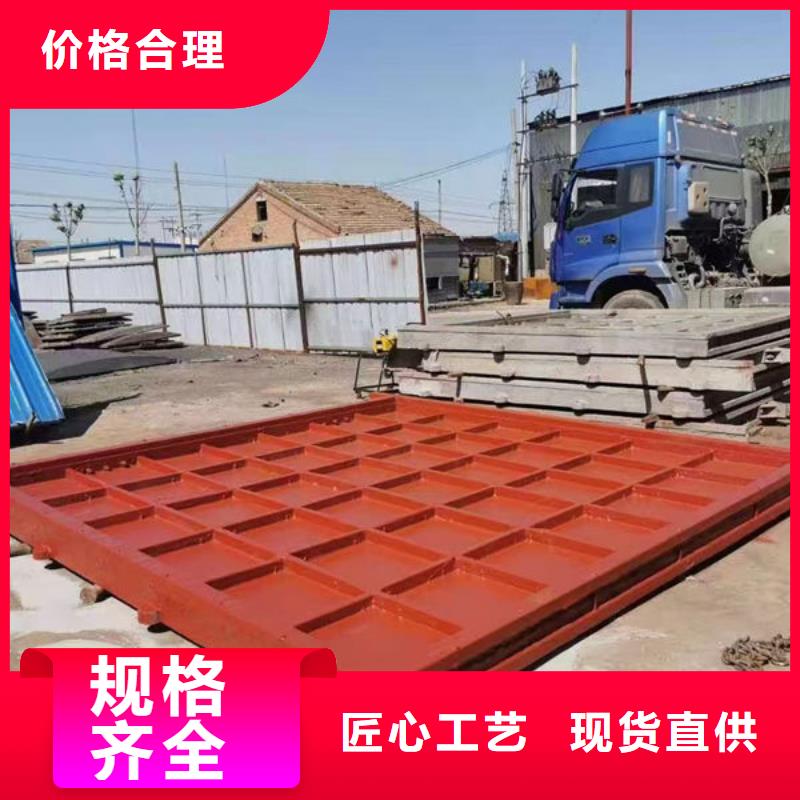

概述 合金铸铁平面滑动闸门是我公司主导产品之一，它在结构上采用了机械加工基础结合人工研磨止水面，止水效果显著。闸门结构合理，便于安装，操作简便灵活，便于管理，耐锈蚀，是中小型水工建筑物中理想的平面闸门。
我公司也可以根据用户要求材质采用多种合金材料，其耐磨耐蚀性能更佳。
法兰螺栓孔直径d0 位置度公差Φt 11.0-17. 5 < 1.0 22.0- 30.0 < 1.5 33.0- 48.0 < 2.6 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 墙式闸门与墙面接合的门框表面，应保持平整。 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。 导轨导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。 密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2μm。 密封座工作表面不得有划痕、裂缝和气孔等缺陷。 密封座的板厚，应符合表2规定。 吊耳或吊块螺母 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在 工作水头启闭时，其拉伸、压缩和剪切强度和系数不小于5。
